Lustro celownicze

Lustro celownicze - Jest to zwierciadło wchodzące w skład układu celowniczego aparatu fotograficznego. Powszechnie jest ono stosowane w aparatach typu SLR (lustrzanka jednoobiektywowa) i TLR (lustrzanka dwuobiektywowa).

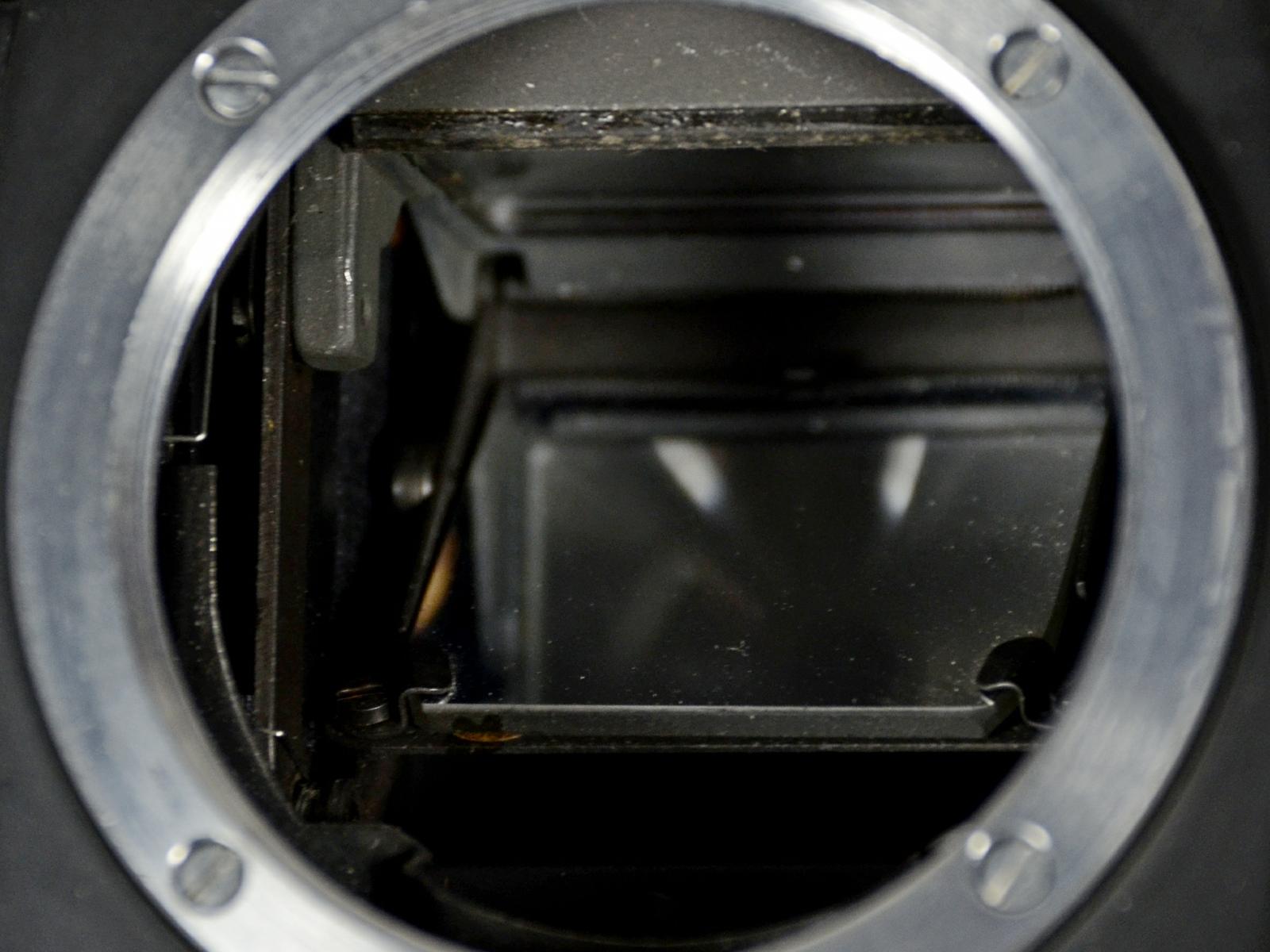

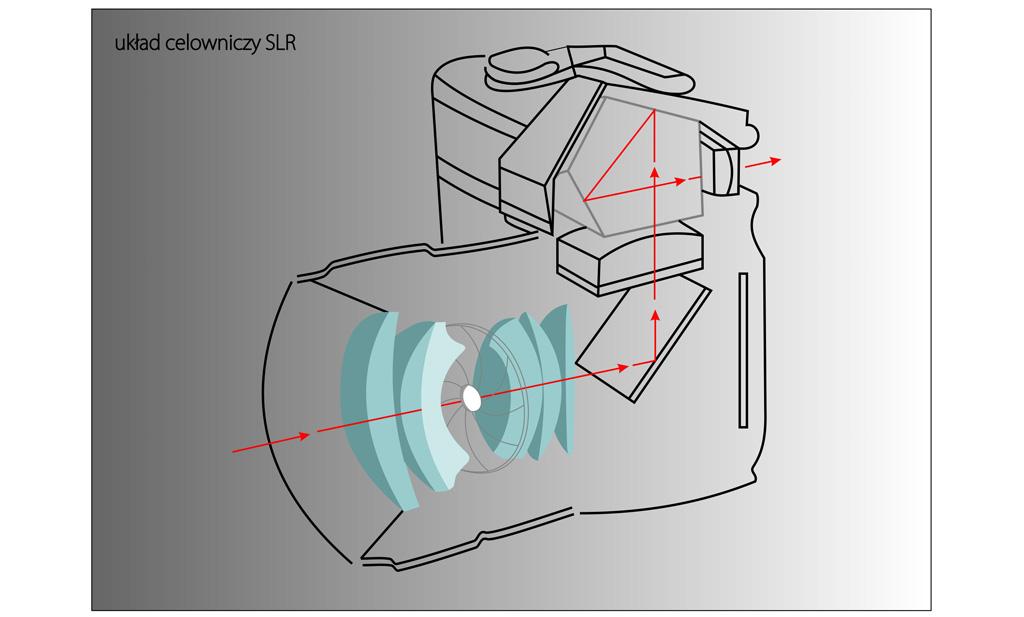

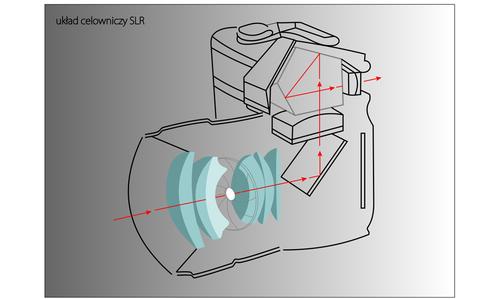

W lustrzankach jednoobiektywowych lustro celownicze umieszczone jest w torze optycznym obiektywu zdjęciowego (pomiędzy migawką a obiektywem). Ustawione jest pod kątem 45 stopni, dzięki czemu kieruje obraz rzutowany przez obiektyw na matówkę a później do wizjera. Daje nam to możliwość obserwacji dokładnie takiego obrazu jaki będzie zachowany na materiale światłoczułym lub matrycy.

Lustro celownicze w tym typie aparatu jest uchylne i w trakcie wykonywania zdjęcia podnosi się, przez co całe światło z obiektywu kierowane jest na materiał światłoczuły.

Lustra tego typu stosowano również w lustrzankach dwuobiektywowych TLR. Mocowanie lustra było stałe również pod kątem 45 stopni, umieszczone było za górnym obiektywem celowniczym i kierowało światło z obiektywu na matówkę do wizjera.

Obraz zachowany na materiale światłoczułym przechodził przez dolny obiektyw zdjęciowy. Zastosowanie dwóch obiektywów powodowało zjawisko paralaksy.

Wprowadzenie do fotografii lustra celowniczego odegrało tak dużą rolę że zaczerpnięto od niego potoczną nazwę aparatu typu SLR - "lustrzanka"

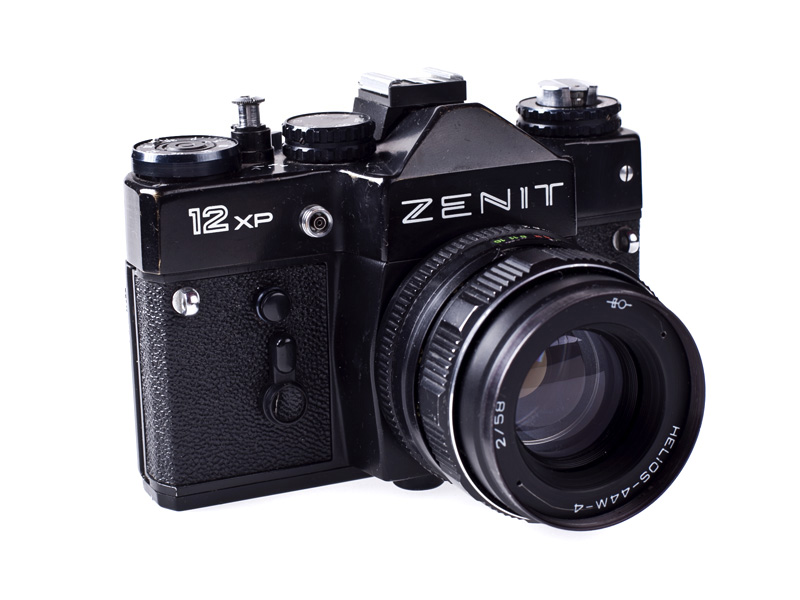

Zenit 12XP

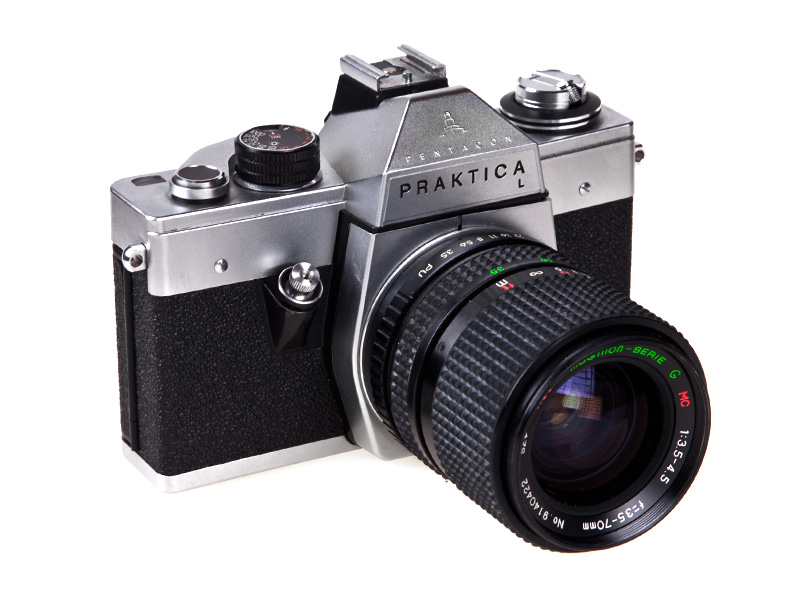

Praktica L (srebrna)

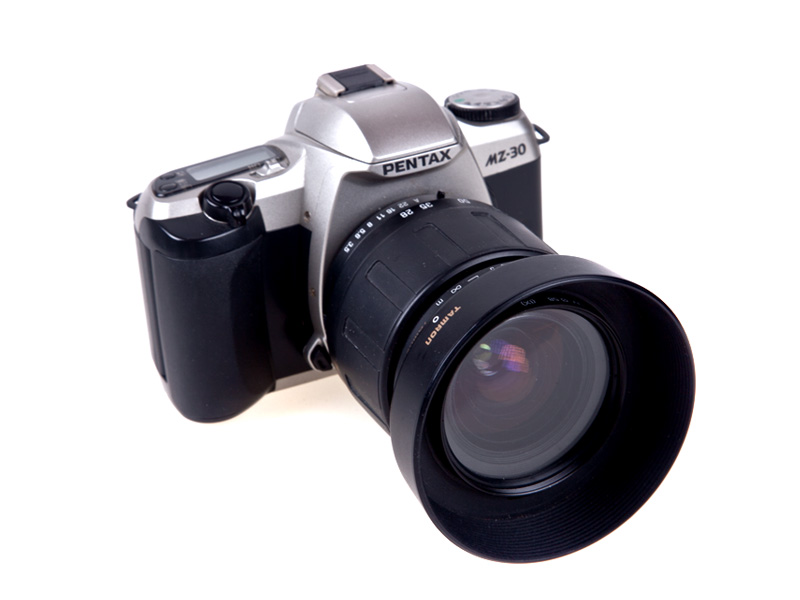

Pentax MZ-30

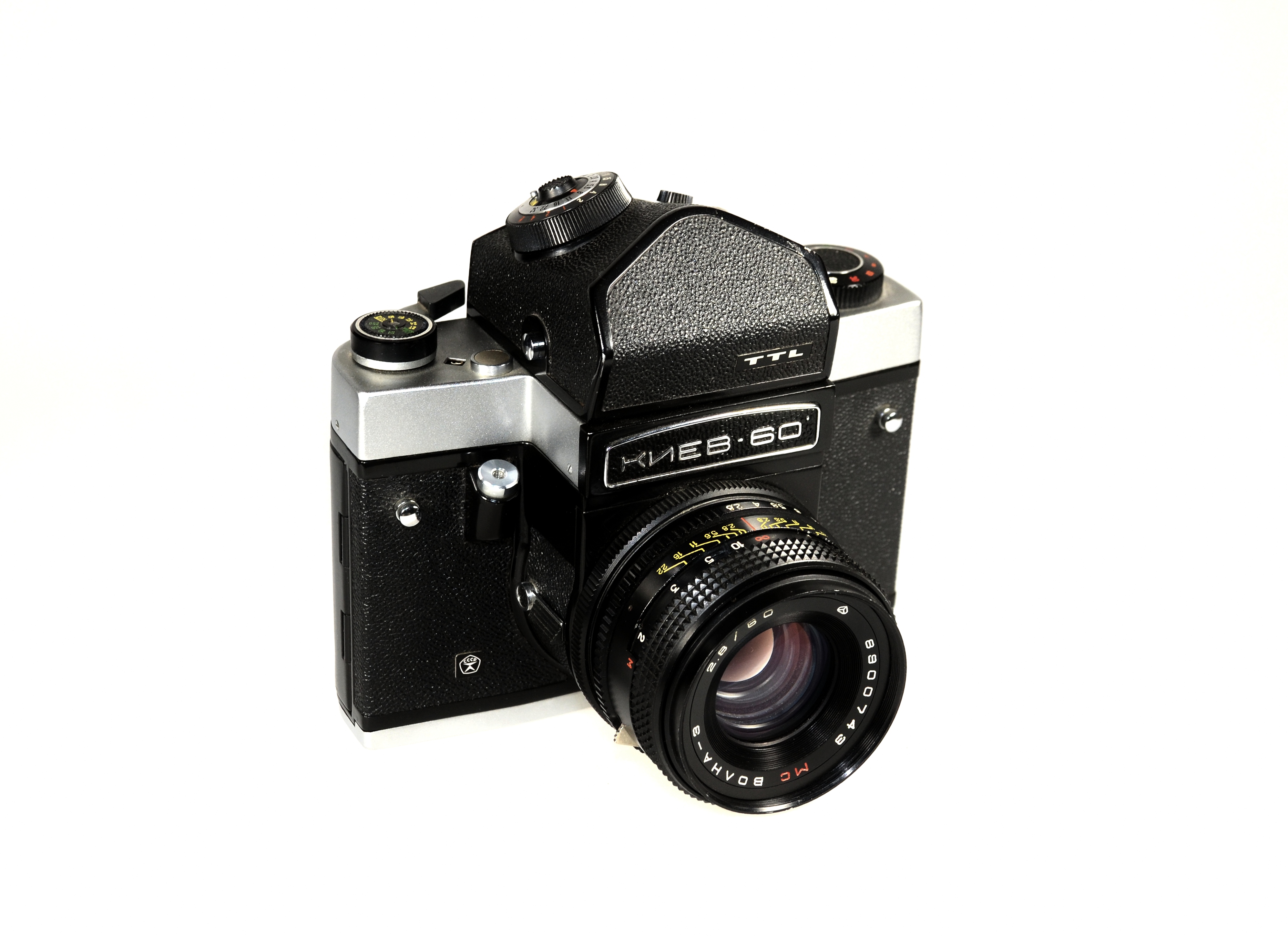

Kiev 60
